管理子系統由交連、互連配線架組成。配線架連接方式分為兩種，一是互相連接，二是交叉連接。交連和互連允許將通信線路定位或爪定位到建筑物的不同部分。以便能更客易地管理通信線路。使在移動終端時能方便地進行插拔。不同的配線架連接方式，所采用的設備往往也會有所區別。
1、互相連接
所謂互相連接是指水平線纜端連接至工作間的信息插座二端連接至配線問的配找架，配線架和網絡設備通過接插軟線進仃連接的一方式。如下圖所示。
互相連接方式使用的配線架前面板通常為RJ一45端口，因此，網絡設備與配線架之間使用RJ-45-to-RJ-45接插軟線。

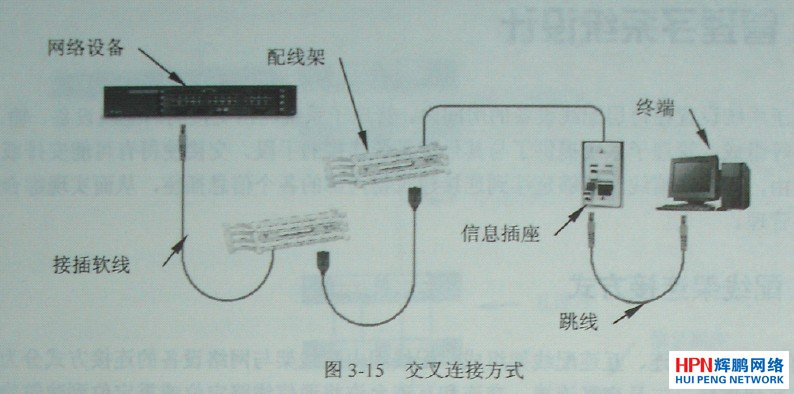

2、交叉連接
所謂交叉連接，十字在水平鏈路中安裝兩個配線架。其中，水平線纜一端連接至工作間的信息插座，一端連接至配線間的配線架，網絡設備通過接插軟線連接至另一個配線架，然后，通過多條接插軟線將兩個配線架連接起來，從而便于對網絡用戶的管理，如下圖示。
交叉連接又可劃分為單點管理單交連、單點管理雙交連和雙點管理雙交連3種方式。

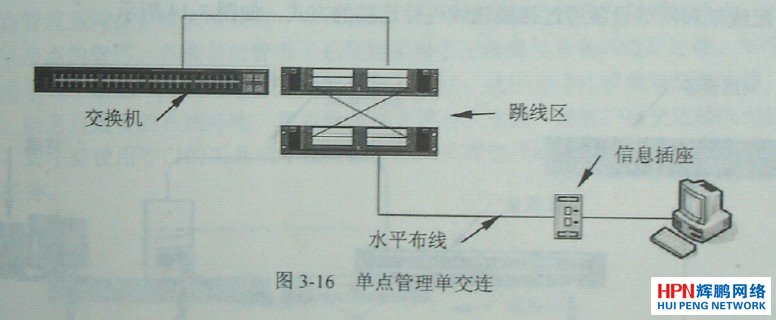

(1)單點管理單交連
單點管理系統只有一個管理單元，負責各信息點的管理，如下圖所示。單點管理單交連在整幢大樓內只設一個設備間作為交叉連接(Cross Connection)區，樓內信息點均直接點對點的與設備間連接，適合于樓層低，信息點數少的布線系統。

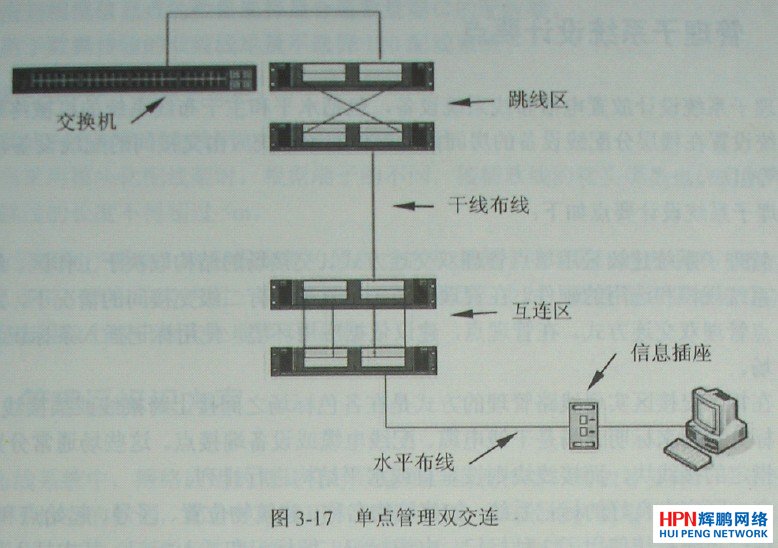

(2)單點管理雙交連
管理子系統宜采用單點管理雙交接(如下圖示)，單點管理位于設備間中的交換設備或互連設備附近(進行跳線管理)，，并在每個樓層設置一個接線區作為互連〔Inter Connection)區。如果沒有配線間，互連區可以放在用戶間的墻壁上。該方式稱為單點雙交連方式，其優點是易于布線施工，適合于樓層高、信息點較多的場所。
需要注意的是，如果采用超5類雙絞線在建筑物內布線，那么距離(離設備間最遠的信息節點與設備間的距離)不能超過100m，否則將不能采用此方式。

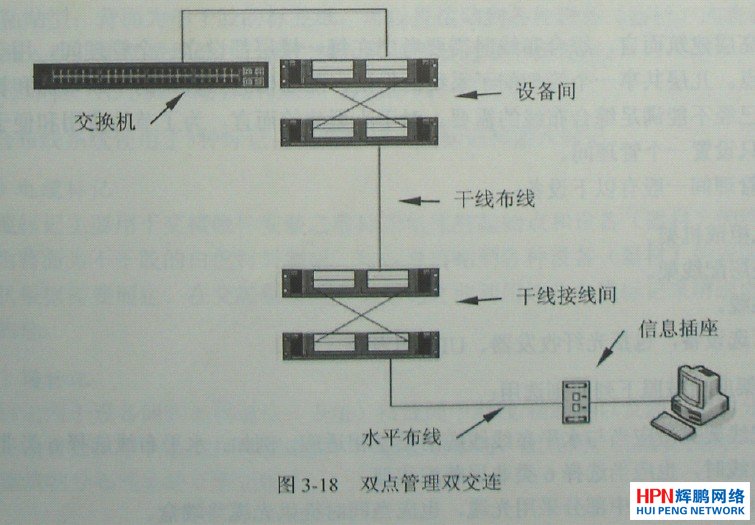

(3)雙點管理雙交連
雙點管理系統在整幢大樓設有一個設備問，在各樓層還分別設有管理子系統，負責該樓層信息節點的管理，各樓層的管理子系統均采用主干線纜與設備間進行連接，如下圖所示。由于每個信息節點有兩個可管理的單元，因此，被稱為雙點管理雙交連系統，適合樓層高、信息點數多的布線環境。雙點管理雙交連方式布線，使客戶在交連場改變線路非常簡單，而不必使用專門的工具或專業技術人員，只需進行簡單的跳線，便可以完成復雜的變更任務。
